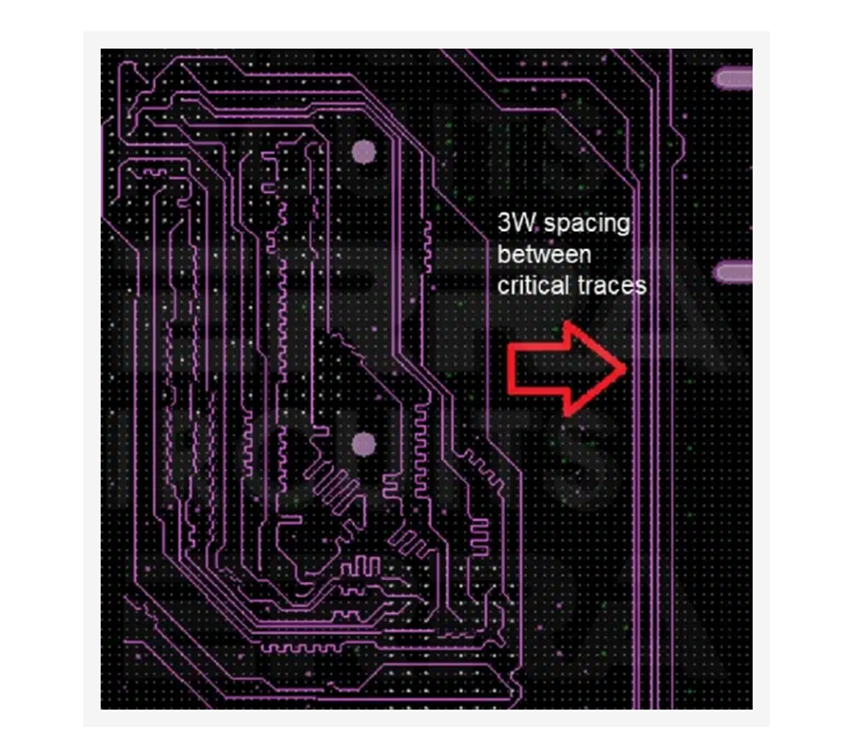

PCB跟踪与电缆线束之间的转换点会影响信号的完整性，系统级别的可靠性和制造能力。过渡点的校准不足会导致阻抗不连续性，信号损失或热张力。机械张力和设计局限性限制了接线，使制造复杂并可能导致长期系统故障。本文介绍了优化PCB并利用过渡点的最佳实践，并解释EDA工具如何简化设计过程。它还研究了域的特定特征，以提高系统的可靠性并接纳机械和系统集成。精心设计的线束的设计满足了从PCB到线束过渡点的电气性能，机械应力和环境要求。下面描述的最佳实践cos强调了为生产启用的界面构建界面的重要建议帽子承认一致且可靠的联系。将连接器与电气资格匹配，并验证与口径和空间的兼容性。不正确的选项可能导致连接点的接触电阻，间歇性故障或过热。使用结构张力的成型或缓解来保护焊接接头，指导电线接线并简化对组件的访问。在尘土飞扬或高湿度湿度环境中应用过载评级连接器，锅或高IP等级。这些测量可以避免腐蚀，湿度和颗粒污染，并可以降低信号质量或功率传输。对于高电流路线，保持短而宽的痕迹，使用铜放置并打孔玫瑰以进行散热。优化的痕量几何形状可降低电阻，提高热性能并确保稳定的电流传递。如图1所示，保持一致的阻抗，足够的空间和所需的盾牌。这些关键设计技术承认了Integri信号的TY，减少反射，最大程度地减少隔膜，并使用快速或敏感的电路保持波形的质量。图1。保持钥匙痕迹之间的3W空间可最大程度地减少快速设计中的diaphonia。 （图像：塞拉电路））如图2所示，使用连续的土地计划最大程度地减少EMI路线并返回。我们将支持您。它保持了地面控制噪声的正确传播，并保持差异信号的参考电位。图2。通过连接PCB层的地面层的过渡，从而降低了返回路线上环的电感。（图像：Sierra电路））优先考虑在挑战性或动态环境中孔或表面中的安装连接器，从而避免在高度可靠的应用程序中焊接Byvelope。安全且可重复的终止可以提高耐用性，并降低与机械或热周期相关的故障风险。创建和共享透明的装配图，销钉和颜色CODE图纸以减少错误并加速维护。精确且可访问的文档保证了整个产品生命周期的一致生产，并简化了解决问题。几十年来，电气工程师一直使用各种手动工作工具和流量来构建PCB，以利用板连接器级别的迁移点。孤立的设计过程需要在平台上复制数据，这通常会导致分配不匹配，D D分配不正确的电缆和文档错误。当今的高级ADA工具是通过捕获方案，PCBS办公室，线束的设计，模拟整合到独特环境中来简化此过程的。如图3所示，这些平台满足了从PCB到线束的可靠过渡的电气，机械，热和信号完整性的要求。它还承认了设计的验证，界面的对齐和可追溯O发电。图3。PCB设计工具和统一安全带保持了方案，设计和接线域之间的信号连续性。 （照片：Altium）在共享的设计环境中，工程师会开发PCB轨迹，连接器和并行接线线束。实际 - 时间同步允许更改示意图或组件分配的变化以扩散在整个域中，从而最大程度地减少错误并减少重新加工。 EDA平台设计集成的ALSO还专门集成了模拟工具，执行规则和分析以直接隔离和电线表限制，而连接器库则可以正确选择终端和引脚的分配。 3D设计和MCAD集成验证了组件连接器的定位，应力缓解和机械消除的几何形状。热模拟型号的铜热量耗散耗散铜，微量铜和热偏见，以便它们可以帮助调整设计以减少焦点热点。完整性信号检测在上下文中耦合，优化和EMI基础的阻抗不匹配，反射和策略的OLS。有限元方法（FEM）的模拟可以验证士兵关节的可靠性，在负载或振动下连接器的最终保留和电阻。多个表和利用的接线视图验证了系统复杂设计中连接器和电线空间的方向。自动输出反映了真实的时时间设计数据，版本控制和协作功能，从而确保感觉设置。高级EDA工具允许数字双胞胎建模和基于模型的系统工程（MBSE）促进了在PCB向安全带的过渡点上的连接器放置，电线接口和机械交配的早期验证。图4。DominiPCB，MCAD和线束设计的整合允许并行开发，早期验证和减少储层。图像来源：Zuken）如图4所示ESE特征使工程师可以在物理原型之前评估系统级别的集成，减少设计迭代并促进多个复杂板组之间的完美过渡。这些平台还可以自动生成同步方案，BOM，有线列表，引脚和组装​​图。设计的变化迅速传播到所有生产中，保持其生产文档的更新并加速到达市场。 PCB转换以利用板连接器的水平，必须承认信号的完整性，系统级别的可靠性和制造能力。设计师采用最佳实践，例如实施压力缓解，曼特阻抗控制和选择兼容的连接器。监测几何形状的优化进一步降低了电气和机械故障的风险，并保证了持续的性能。 EDA工具通过统一DES简化了从PCB到线束的过渡IGN，线束设计，模拟以及因此改善了一般设计过程。域的具体特征提高了系统的可靠性，并在整个设计设备中启用了机械和系统集成。
